ZY型懸臂式液壓礦車整形機|ZY-130、ZY-150、ZY-180液壓礦車整形機

ZY型液壓礦車整形機

ZY型液壓礦車整形機、液壓礦車整形機、懸臂式礦車整形機

ZY礦車整形機是為為變形礦車進行整形修復而設計的專用維修設備，該機適用于鋼板厚度10mm以下的礦車，也可用于軌道、金屬梁柱等剛性支架變形后的矯正。

礦車整形機優勢：

ZY型液壓礦車整形機具有結構簡單、安全可靠、操作方便、工作無沖擊等特點。

礦車周轉率高，維修量大，依靠錘打等人工方式維修很難達到維修質量標準，并且工人勞動強度大、安全性差、勞動效率低，并導致了許多不應報廢的礦車提前進入報廢期，大大增加了產煤成本。

ZY型懸臂式液壓礦車整形機是提高礦車維修效率，減輕工人勞動強度，實現礦山維修機械化的一種專用設備。

礦車整形機的組成：

該機主要由立柱、滑柱、橫梁、升降油缸、液壓馬達及小車、萬向節、工作機構、泵站等部分組成

1 立柱：用于支撐和固定橫梁。

2滑柱：通過升降帶動橫梁上下移動。

3橫梁：固定在滑柱上。橫梁上裝有小車、液壓馬達，馬達帶動小車作橫向移動。

4、運行小車：它在橫梁上馬達而運動并通過萬向節帶動工作機構。

5、工作機構：由U型弓體、工作油缸組成。礦車車箱（車斗）的整形工作就是通過工作油缸上活塞桿伸縮產生的壓力來完成的。工作機構的位置調整：馬達小車就是用以調節工作機構的水平位置的，升降油缸用以調整橫梁及工作機構的高度；萬向節用于調整工作機構的角度。

6、泵站：是液壓系統（見附圖二）的動力源，它主要由電動機、齒輪油泵、油箱及油路控制元件等部分組成。

7、液壓油缸：是液力的執行元件。

技術特征

  1 技術特征

① 電動機：型號YX3-132S-4（功率5.5KW/電壓380V）

② 液壓站：壓力16MPa    流量16ml/r

③ 油缸：

工作油缸作用力         ＞130kN

工作機構：橫向移動     1100mm

         垂直移動     950mm

  ④ 外形尺寸（長×寬×高）   2880×700×2400mm

型號代表的意義

Z  整形機

Y 液壓傳動

130整形作用力（kN）

ZY型液壓礦車整形機技術參數表

ZY型液壓礦車整形機的安裝

1、按地基圖打好基礎，留出地腳螺栓預留孔。

2、將該機橫梁安放在墻壁或立柱上，用水平尺調整橫梁的水平和立柱的垂直度，調整好以后，再緊固聯接螺栓并用混凝土灌注地腳。主機與泵站分體安裝，主機各部分連接必須牢固可靠。

3、電器必須嚴格按相關規定安裝，必須按規定設備接地和保護。

4、接好管路。由操作閥至泵站有2根立油管，一根主油管由泵站壓力表三通接頭接操作閥左側進油接頭，另一根回油管由操作閥右側回油接頭接泵站油箱上的回油接頭。（出廠時進油管刷有紅色油漆，回油管刷油黃色油漆）

5、將油箱充足32#（冬季）或46#（夏季）抗磨液壓油。

6、點試電機轉向，觀察是否與箭頭方向一致，如不一致應調整接線端子。

7、調整壓力：緩慢推（拉）升降油缸手柄，觀察壓力表讀數，當活塞桿不動時壓力為zui大，此時立即把手柄扳到中位，記下壓力值，如果壓力值不在10-12MPa之間，應調整換向閥左前方或右前方旋鈕，直至壓力在10-12 MPa之間為止。

山東卓力礦車制造廠是知名礦車及配件生產廠家，嚴格按國家標準生產，供應優質：翻斗式礦車、固定式礦車、曲軌側卸式礦車、梭式礦車、底卸式礦車、礦用平板車、礦用材料車、礦車阻車器及礦車配件-礦車輪對、礦車碰頭、礦車銷子、礦車三環鏈等。礦車型號齊全，價格實在，質量有保障，全國銷量領先！
歡迎來電咨詢，卓力竭誠為您服務！24小時服務熱線：13280082001 曹經理.

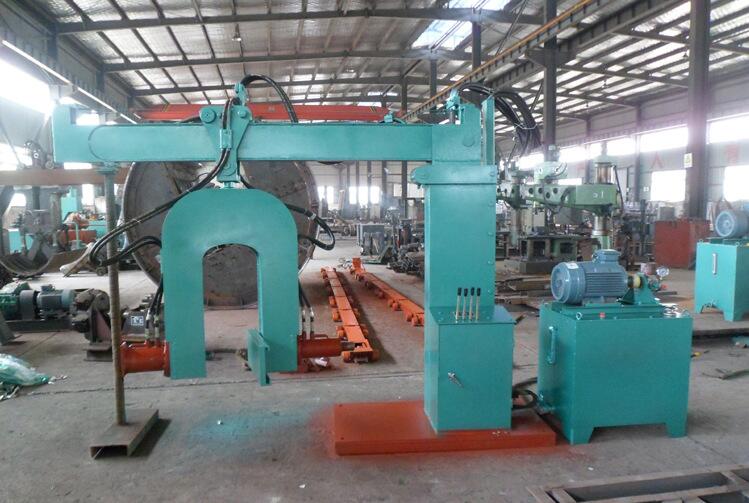

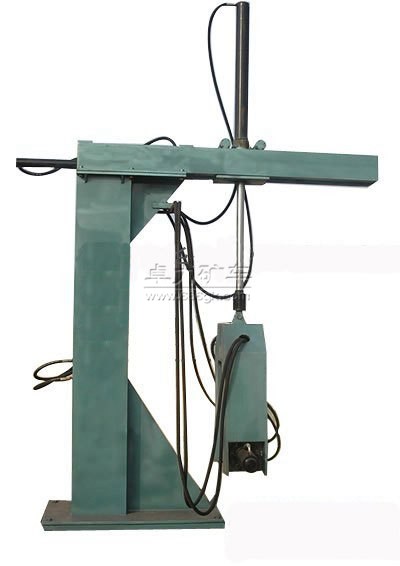

ZY型懸臂式液壓礦車整形機圖片·實物圖

因產品生產批次、具體型號不同，圖片僅供參考，詳情可在線咨詢。
