翻斗式礦車型號含義、基本參數與尺寸

標簽：　熱度：1202 ℃

翻斗式礦車型號含義、基本參數與尺寸

1、礦車型式為翻斗式，按車箱形狀分V型和U型。V型車一般以運輸松散密度在1800kg/m³以下的物料為主，多用于地表作業；U型車一般以運輸松散密度在2500kg/m³以下的物料為主，多用于井下作業。

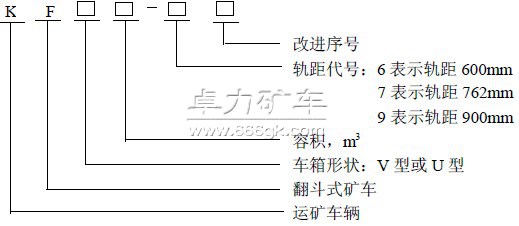

2、翻斗式礦車型號表示方法應符合JB/T 1604的規定。

3、標記示例

a）容積為0.7m³，軌距為600mm，經第一次改進后的U型礦車：

KFU0.70－6A 礦車

b）容積為1.10m3，軌距為762mm的V型礦車：

KFV1.10－7 礦車

4、基本參數與尺寸

4.1 V型礦車的基本參數及尺寸應符合圖1和表1的規定。

4.2 U型礦車的基本參數及尺寸應符合圖2和表1的規定。

型號	容積 m³	裝載重量		軌距 mm	外形尺寸			軸距	輪距	牽引高	額定牽引力 kN	卸載角 α （°）	車體重量 kg
		名義	最大		長度L	寬度B	高度H
		kg
KFV0.80–6	0.80	500	1080	600	1850	1200	1200	600	300	320	60	≥40	≤560
KFV1.10–6	1.10	1000	1980	600	2400	1400	1300	800					≤680
KFV1.10–7				762									≤690
KFV1.50–7	1.50	1250	2700	762	3360	1750	1450	1000					≤1120
KFV1.50–9				900									≤1140
KFU0.50–6	0.50	1250		600	1500	850	1050	500					≤550
KFU0.55–6	0.55	1380			1600		1150						≤570
KFU0.60–6	0.60	1630				920	1200	550					≤610
KFU0.70–6	0.70	1750		600	1650	980		600					≤710
KFU0.70–7				762									≤720
KFU0.75–6	0.75	1880		600	1700		1250						≤740
KFU0.75–7				762									≤750
注： 1.高度H和牽引高h自軌面算起。 2.V型礦車名義裝載量按物料松散密度900kg/m³計算。 3.V型礦車最大裝載量按物料松散密度1800kg/m³計算。 4.U型礦車裝載量按物料松散密度2500kg/m³計算。
