底卸式礦車是煤礦地面和井下巷道運輸礦石和矸石的主要運輸設備。

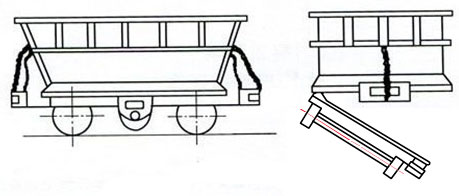

底卸式礦車結構組成

底側卸式礦車有以下部件組成：1.車廂、2.車底架、3.輪軸、4.卸載輪、5.支撐彈簧 6.緩沖橡膠彈簧與碰頭 7.聯接器等組成。

車體一般為金屬結構，兩端設有緩沖裝置，另有聯接器用于聯接礦車與礦車，礦車與機車。底卸式礦車車廂與車架間靠輪軸連接。

其中車箱與車底架的聯接采用鉸鏈形式，使礦車在過卸載站時能開啟一定的角度以便礦石能順利卸下。

· 車箱    車箱的前、后端板和側板均采用12mm厚的16Mn板焊接而成，在車箱四周外側采用 槽形鋼板加固；翼板分別焊接在左、右側板上，上方用角鋼焊接成口字形，而且角鋼上方 和槽形鋼板相連，以便能使車箱在極端惡劣的工作環境下也不致于損壞。

· 車底架  底板采用25mm厚的鋼板，在底板下面用角鋼和鋼板焊接，使底板足以能經受住裝礦時礦石對底板的沖擊力。

輪對

1 開式輪對：由車輪、軸、軸承等組成。其技術條件符合《JB/T6992-1993》的規定。

2 輪對裝配前，應清理鐵屑和堵塞物，并清洗各零件；軸承裝配時，應采用無沖擊負荷的方法壓入；裝入軸承后，車輪轉動靈活。

3 車輪踏面硬度表面熱處理硬度為≥40HRC。

4 輪對密封裝置嚴密可靠。

輪軸    輪軸由車軸、車輪和橡膠彈簧座組成。車輪采用ZG340-640鑄鋼，橡膠彈簧座采用ZG340-640鑄鋼，橡膠彈簧座的左、右兩側作為彈簧的支承面，本礦車采用橡膠彈簧。礦車過彎道時車輛由于擠壓橡膠彈簧，而能使其產生部分橫動，過卸載站后能便于與導框之間的對中復位。

緩沖橡膠彈簧與碰頭

緩沖與碰頭安裝在礦車兩頭，主要由緩沖橡膠彈簧、碰頭、插銷和單環鏈組成。它能使礦車之間緩和并削減沖擊力，延長車輛使用壽命。

緩沖器 技術條件符合《JB/T6992-1993》的規定。

1 緩沖器有足夠的強度，其中緩沖頭材質沖擊韌性值不小于30J/cm2

2 鑄鋼緩沖器不得有裂紋，在鑄鋼緩沖器的插銷孔表面和端面（距插銷孔邊緣30mm 范圍內）上不允許有縮孔、縮松和影響強度的氣孔、砂眼等缺陷，并不得進行焊補。

卸載輪

礦車卸礦時用，當礦車過卸載站時，卸載輪便開始工作，它沿曲軌滾動從而使礦車底板打開，卸完礦石后再使底板閉合，重新回復到裝礦狀態。

支撐彈簧

本礦車采用橡膠彈簧作為減振裝置，擴大橡膠彈簧安裝時的傾角，使之能承受更大的沖擊載荷。  車架底板下面與橡膠彈簧座頂部的距離空載為70mm，在機車運行中這一距離將會逐步減小，但當此距離減小到55mm后，則應加調整片以抬高車架，加調整墊后如短期內出現間隙小于20mm則表明橡膠彈簧已失效，應更換新的橡膠彈簧，總的原則是不允許車架在運行過程中，剛性地沖擊輪軸。

連接裝置

是由連接三環鏈、連接插銷組成。連接三環鏈符合MT 244.1-2005 《煤礦窄軌車輛連接件連接鏈》標準中的要求。

連接插銷 符合《MT 244.2-2005 煤礦窄軌車輛連接件連接插銷》標準中的要求。陷，并不得進行焊補。
